Технические характеристики
| Страна происхождения | Италия |
| Упакован в | коробке |
| Для алюминия | нет |
| Толщина свариваемых листов | 4+4 мм |
| Напряжение | 380 В |
| Дисплей | нет |
| Сварочные клещи | да |
| Степень защиты от пыли и влаги | IP 23 |
| Вес нетто | 52 кг |
| Коды товара производителя | 100057838 |
| Размеры (мм) | 300х850х550 |
| Мощность (Вт) | 65000 Вт |
| Вес брутто | 52 кг |
| Плазменная резка | нет |
| Профессиональный | да |
| Класс | проф. |
| Макс. сварочный ток | 21000 А |
| Инструкция |
Описание

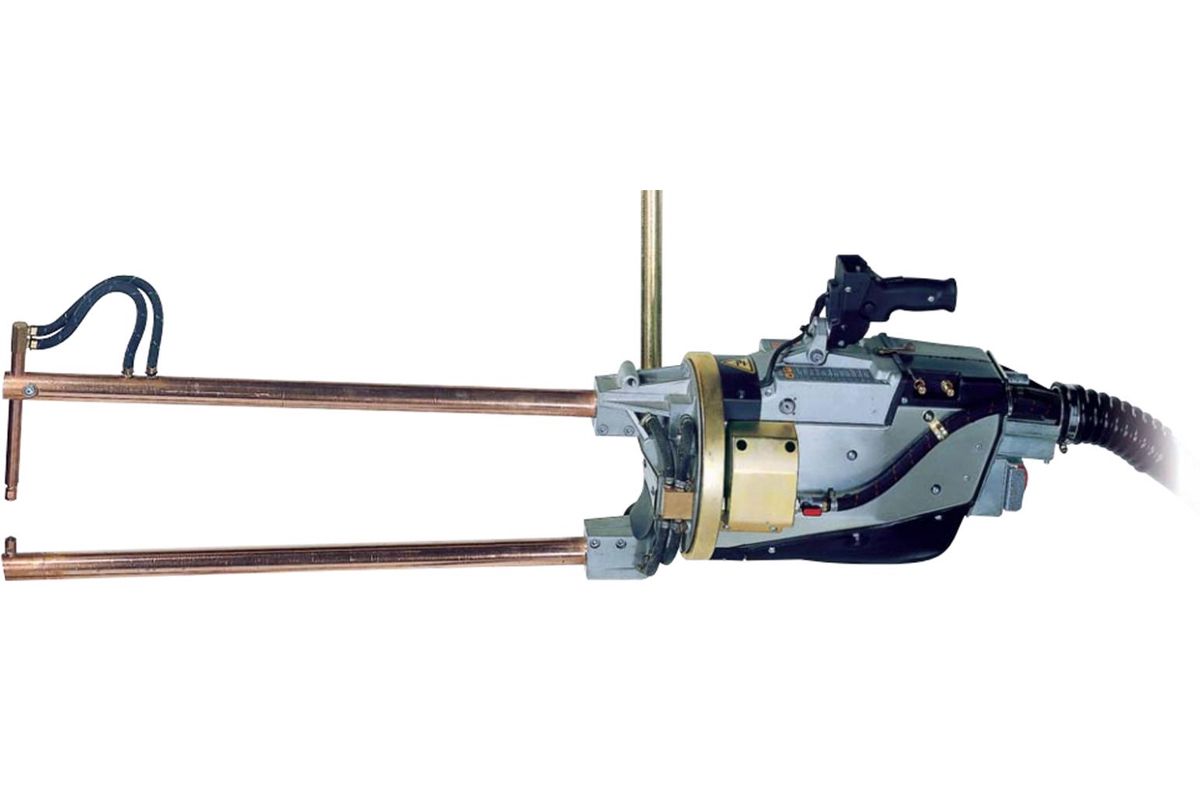

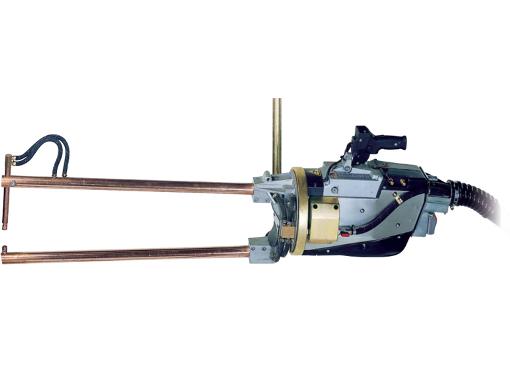

Клещи TECNA 3322/380 для точечной контактной сварки
Отличаются небольшой массой, мобильностью и высоким электрическим КПД, что позволяет их использовать при производстве изделий больших габаритных размеров, как вагонов, автомобилей, строительных металлоконструкций и т.д.
Высокая производительность клещей для контактной сварки достигается за счет продуманной конструкции, компактности (что снижает расходы на монтажные работы) и повышенного быстродействия пневматических узлов. Имеют встроенный блок управления.
Технические характеристики:
- Номинальная мощность при ПВ = 50%: 23 кВа;
- Максимальная мощность при сварке: 65 кВа;
- Максимальный ток короткого замыкания: 21.000 А;
- Термоток при ПВ =100%: 4.25 А;
- Напряжение холостого хода во вторичном контуре: 3.8 В;
- Сечение кабеля при длине до 30 м: 16 мм2;
- Предохранители замедленного действия: 40 А;
- Раствор плеч: 185 мм;
- Минимальный вылет плеч: 190 мм;
- Максимальное усилие на электродах при 6 бар: 338 даН;
- Рабочий ход: 5-20 мм;
- Максимальный ход: 28 -40 мм;
- Максимальный вылет плеч: 800 мм;
- Максимальное усилие на электродах при 6 бар: 93 даН;
- Рабочий ход: 18 - 73 мм;
- Максимальный ход : 102- 146 мм;
- Необходимое давление сжатого воздуха: 6.5 бар;
- Расход воздуха на 1000 точек при давлении 5 бар: 4 Нм3;
- Внутренний диаметр шланга для подвода воздуха: 10 мм;
- Расход воды при давлении 2.5 бар:, 7 л/мин;
- Максимальная толщина листа из мягкой стали:
- При наименьшем вылете плеч: 4+4 мм;
- При длине плеч 508: 3+3 мм;
- При наибольшем вылете плеч: 2+2 мм;
- Максимальный диаметр свариваемых прутков: 14+14 мм;
- Количество точек в минуту:
- 1 + 1 класс А 80;
- 1.5 + 1.5 класс А 32;
- 2 + 2 класс А 164
- 2.5 + 2.5 класс А;
- 3.2 + 3.2 класс В.
Особенности:
- Высокая производительность контактной сварки достигается за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов;
- Встроенный блок управления и небольшие размеры;
- Высокий электрический КПД;
- Сниженные расходы на работы по установке;
- Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы;
- Гироскопический подвесной кронштейн на подшипниках и таль-балансир обеспечивают удобство работы в любом положении;
- Устройство блокировки вращения;
- Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор;
- Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах;
- Клещи для точечной сварки поставляются в комплекте с УЗО и автоматическим выключателем;
- Регулируемые: усилие, скорость раскрывания плеч, скорость сжатия плеч;
- Хромированный пневматический цилиндр, не требующий смазки, предназначен для работы в тяжелых условиях;
- Выбор различных модификаций блока управления;
- Устройство безопасности на рукоятке для предотвращения случайного включения;
- Возможность быстрой замены кабеля питания. Для этого не нужно открывать сварочную машину.
Комплектация:
- Аппарат;
- Подвесные сварочные клещи со встроенным блоком управления ТЕ300;
- Фильтр-регулятор воздуха;
- Плечи с минимальным вылетом типа А В;
- Кабели и шланги длиной 6,5 м.

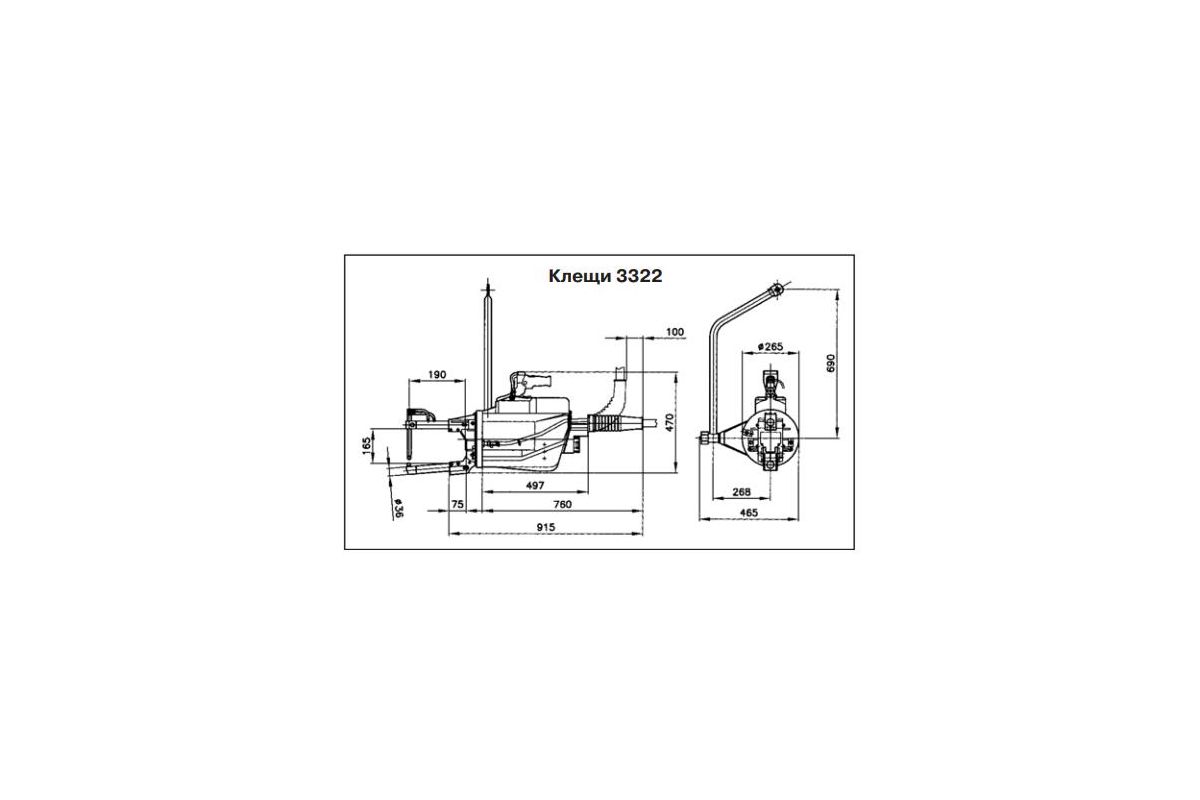

Габариты и вес:
- Размеры (ДхШхВ), 300х850х550 мм;
- Вес, 52 кг.
Отличаются небольшой массой, мобильностью и высоким электрическим КПД, что позволяет их использовать при производстве изделий больших габаритных размеров, как вагонов, автомобилей, строительных металлоконструкций и т.д.
Высокая производительность клещей для контактной сварки достигается за счет продуманной конструкции, компактности (что снижает расходы на монтажные работы) и повышенного быстродействия пневматических узлов. Имеют встроенный блок управления.
Технические характеристики:
- Номинальная мощность при ПВ = 50%: 23 кВа;
- Максимальная мощность при сварке: 65 кВа;
- Максимальный ток короткого замыкания: 21.000 А;
- Термоток при ПВ =100%: 4.25 А;
- Напряжение холостого хода во вторичном контуре: 3.8 В;
- Сечение кабеля при длине до 30 м: 16 мм2;
- Предохранители замедленного действия: 40 А;
- Раствор плеч: 185 мм;
- Минимальный вылет плеч: 190 мм;
- Максимальное усилие на электродах при 6 бар: 338 даН;
- Рабочий ход: 5-20 мм;
- Максимальный ход: 28 -40 мм;
- Максимальный вылет плеч: 800 мм;
- Максимальное усилие на электродах при 6 бар: 93 даН;
- Рабочий ход: 18 - 73 мм;
- Максимальный ход : 102- 146 мм;
- Необходимое давление сжатого воздуха: 6.5 бар;
- Расход воздуха на 1000 точек при давлении 5 бар: 4 Нм3;
- Внутренний диаметр шланга для подвода воздуха: 10 мм;
- Расход воды при давлении 2.5 бар:, 7 л/мин;
- Максимальная толщина листа из мягкой стали:
- При наименьшем вылете плеч: 4+4 мм;
- При длине плеч 508: 3+3 мм;
- При наибольшем вылете плеч: 2+2 мм;
- Максимальный диаметр свариваемых прутков: 14+14 мм;
- Количество точек в минуту:
- 1 + 1 класс А 80;
- 1.5 + 1.5 класс А 32;
- 2 + 2 класс А 164
- 2.5 + 2.5 класс А;
- 3.2 + 3.2 класс В.
Особенности:
- Высокая производительность контактной сварки достигается за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов;
- Встроенный блок управления и небольшие размеры;
- Высокий электрический КПД;
- Сниженные расходы на работы по установке;
- Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы;
- Гироскопический подвесной кронштейн на подшипниках и таль-балансир обеспечивают удобство работы в любом положении;
- Устройство блокировки вращения;
- Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор;
- Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах;
- Клещи для точечной сварки поставляются в комплекте с УЗО и автоматическим выключателем;
- Регулируемые: усилие, скорость раскрывания плеч, скорость сжатия плеч;
- Хромированный пневматический цилиндр, не требующий смазки, предназначен для работы в тяжелых условиях;
- Выбор различных модификаций блока управления;
- Устройство безопасности на рукоятке для предотвращения случайного включения;
- Возможность быстрой замены кабеля питания. Для этого не нужно открывать сварочную машину.
Комплектация:
- Аппарат;
- Подвесные сварочные клещи со встроенным блоком управления ТЕ300;
- Фильтр-регулятор воздуха;
- Плечи с минимальным вылетом типа А В;
- Кабели и шланги длиной 6,5 м.
Габариты и вес:
- Размеры (ДхШхВ), 300х850х550 мм;
- Вес, 52 кг.
